Продукция ОАО «ВЗРД «Монолит»
1.1. Общие сведения и каталог
Таблица 2 – Конденсаторы, серийно выпускаемые в ОАО «ВЗРД «Монолит»
Типы конденсаторов | Раздел каталога (в формате PDF) |
Технические условия (ТУ) для различных категорий качества |
ВП | ОС | ОСМ | ОТК |
К10-84а, К10-84б, К10-84в | 1.3 |
ФЦТА.673516.016 ТУ | — | — | ТУ BY 300050407.101-2015 |
К10-47Ма, К10-47Мв | 1.4 |
ОЖ0.460.174-М ТУ | ОЖ0.460.174-М ТУ ОЖ0.460.183 ТУ | — |
ТУ BY 300050407.091-2006 |
К10-47Мб | — | ОЖ0.460.174-М ТУ П0.070.052 |
КМ-4а, КМ-5а | 1.5 | ОЖ0.460.043 ТУ |
ОЖ0.460.043 ТУ ОЖ0.460.183 ТУ | — | ОЖ0.460.161 ТУ |
КМ-4б, КМ-5б | 1.6 |
МО | 1.7 | — |
— | — | ТУ РБ 07612048.002-94, ТУ РБ 07612048.003-94 |
МЧ | — | — | — | ТУ РБ 07612048.001-94 |
МОВ, МЧВ | 1.8 | ФЦТА.673516.015 ТУ |
— | — | ТУ РБ 300050407.005-2001 |
МВМ | 1.9 | — |
— | — | ТУ BY 300050407.084-2007 |
МЧП | 1.10 | — |
— | — | ТУ РБ 300050407.010-2003 |
К10-17а, К10-17в |
1.11 (см. примечание 2) |
ОЖ0.460.107 ТУ | ОЖ0.460.107 ТУ ОЖ0.460.183 ТУ | — | ОЖ0.460.172 ТУ |
К10-17б | — | ОЖ0.460.107 ТУ П0.070.052 |
К10-17-4в | — | — |
К10-42 (см. примечание 1) |
1.12 (см. примечание 2) |
ОЖ0.460.167 ТУ | ОЖ0.460.167 ТУ ОЖ0.460.183 ТУ | — | АДПК.673511.002 ТУ |
К10-43а, К10-43в | 1.13 |
ОЖ0.460.165 ТУ | ОЖ0.460.165 ТУ ОЖ0.460.183 ТУ | — | АДПК.673511.005 ТУ |
К10-43б | — | ОЖ0.460.165 ТУ П0.070.052 |
К10-50в | 1.14 (см. примечание 2) |
ОЖ0.460.182 ТУ | ОЖ0.460.182 ТУ ОЖ0.460.183 ТУ | — | ОЖ0.460.192 ТУ |
К10-57б (см. примечание 1) |
1.15 (см. примечание 2) |
ОЖ0.460.194 ТУ | — | — |
АДПК.673511.010 ТУ |
К10-57 варианта «в» (см. примечание 1) | ОЖ0.460.194 ТУ ОЖ0.460.183 ТУ |
Примечания:
- Конденсаторы К10-42 и К10-57 категорий качества «ВП» и «ОС» поставляются только потребителям из Беларуси.
- В каталоге учтены изменения условных обозначений конденсаторов К10-17в, К10-42, К10-50в и К10-57 варианта «в».
Эти изменения внедрены в ОАО «ВЗРД «Монолит» в 2022 году (см. пункт 1.10.д).
|
Примечание к каталогу:
В тех таблицах каталога, где приведены номинальные ёмкости (Cном), указаны границы диапазонов, но не указаны все возможные промежуточные значения Сном, которые лежат внутри диапазонов и изготавливаются предприятием в соответствии с ТУ и указанными в каталоге стандартными рядами Е6, Е12, Е24, Е192 ГОСТ 28884. (Ряд, который применяется в каждом конкретном случае, указан в верхней части таблицы.) Не следует считать, что выпускаются только те ёмкости Cном, которые указаны в таблицах каталога.
Пример: раздел 1.3 каталога, таблица 2, конденсаторы К10-84б, группы МП0 и М47. Для этих групп в таблице указан ряд Е24. Левый столбец, в котором указаны значения Cном, начинается с ёмкости 0,47 пФ, за ней следует ёмкость 1,5 пФ. Промежуточные ёмкости из диапазона 0,47÷1,5 пФ в этом столбце не указаны. При этом выпускаются конденсаторы К10-84б групп МП0 и М47 со всеми промежуточными ёмкостями по ряду Е24 из этого диапазона: 0,51; 0,56; 0,62; 0,68; 0,75; 0,82; 0,91; 1,0; 1,1; 1,2; 1,3 пФ.
Таблица 3 – Защищённые конденсаторы с выводами для навесного монтажа
Типы | К10-17а, К10-43а | К10-84а, К10-47Ма |
К10-84б, К10-47Мб, КМ-4б, КМ-5б, МО, МОВ, К10-17б, К10-43б, К10-57б | КМ-4а, КМ-5а |
Внешний вид | |
| | |
Корпус |
Правильной формы с опорными выступами (К10-17а – 1 или 2 выступа, К10-43а – 1 выступ) |
Прямоугольный без опорных выступов | Округлый (окукленный) | — |
Материал защитного покрытия | Эпоксидный компаунд | Эмаль |
Защита от внешних воздействующих факторов (ВВФ) | Защищённый изолированный |
Защищённый неизолированный |
Климатическое исполнение | В (всеклиматическое) | УХЛ |
Расположение выводов | Радиальное | Аксиальное |
Таблица 4 – Незащищённые безвыводные конденсаторы (чипы) для поверхностного монтажа
Типы
| К10-84в по рисунку 3 в ТУ и в разделе 1.3 каталога, К10-47Мв, МЧ, МЧВ, К10-17в, К10-17-4в, К10-42, К10-50в, К10-57 варианта «в» |
К10-84в по рисунку 4 в ТУ и в разделе 1.3 каталога, К10-43в | МВМ | МЧП |
Внешний вид | | |
| |
Особенности конструкции | — |
Изготавливается методом сборки двух заготовок | Многосек- ционный | Проходной конденсатор (фильтр типа «C») |
Возможность упаковки для автомонтажа (в блистер- ленту и катушки) | Есть (если это предусмотрено в ТУ) | Нет |
1.2. Внутренняя структура многослойного керамического конденсатора
|
У всех конденсаторов, выпускаемых в ОАО «ВЗРД «Монолит», внутренние электроды состоят из сплава драгоценных металлов – серебра и палладия (Ag и Pd). |
Таблица 5 – Контактные поверхности (площадки) незащищённых безвыводных конденсаторов (чипов),
выпускаемых в ОАО «ВЗРД «Монолит»
Тип контактных поверхностей |
Название контактных поверхностей, использованное в ТУ на конденсаторы К10-17, К10-42, К10-43, К10-50, К10-57 |
Послойная структура контактной поверхности |
Нелуженые | Нелуженые | 1. Серебро-палладий или серебро |
Луженые методом горячего лужения | Луженые | 1. Серебро-палладий или серебро; 2. Олово-свинец-серебро. (Внешний слой № 2 формируется методом окунания торца заготовки конденсатора в расплавленный припой)
|
Луженые с никель-барьером | С гальваническим покрытием с подслоем никеля («никель-барьер») | 1. Серебро; 2. Никель («никель-барьер»); 3. Олово-свинец или олово. (Слои № 2 и № 3 формируются гальваническим методом)
|
Примечания:
1. Преимущества чип-конденсаторов с никель-барьером указаны в пункте 1.6.
2. Признаки и коды контактных поверхностей, входящие в условные обозначения чип-конденсаторов, указаны в пункте 1.7. |
1.3. Присутствие в перечнях ЭКБ
Выпускаемые в ОАО «ВЗРД «Монолит» конденсаторы КМ, К10-17, К10-43, К10-47М, К10-50, К10-84, МОВ, МЧВ категорий качества «ВП», «ОС», «ОСМ» указаны в документе «Перечень ЭКБ 01-22-2023» (часть 11 «Резисторы и конденсаторы», код документа «Перечень ЭКБ 11-2023», книга 1, раздел 2.1.1).
Выпускаемые в ОАО «ВЗРД «Монолит» конденсаторы категории качества «ОТК» указаны в документе «Перечень конденсаторов и терморезисторов, рекомендуемых для применения при разработке и модернизации аппаратуры народнохозяйственного назначения» (код документа «ОП 11 0189-2021», раздел 1.1.1).
1.4. Конденсаторы, рекомендуемые для новых разработок радиоэлектронной аппаратуры (РЭА)
Таблица 6
Когда применять | Тип конденсатора | Способ монтажа | Номинальные напряжения, В |
Группы по ТСЕ (температурной стабильности ёмкости) | Диапазон номинальных ёмкостей |
Если требуется категория качества «ВП» или «ОТК» | К10-84а | Навесной |
10, 16, 25, 50, 100, 250, 500 | МП0, М47, М1500, Н20, Н90 |
0,47 пФ – 47 мкФ |
К10-84б | 10, 16, 25, 50, 100, 250, 500, 1000, 1500 | 0,47 пФ – 22 мкФ |
К10-84в | Поверхностный | 0,47 пФ – 47 мкФ |
МОВ | Навесной | 1600, 3000, 5000, 6300 | МП0, Н20 |
24 пФ – 0,1 мкФ |
МЧВ | Поверхностный |
Если требуется категория качества «ОС» или «ОСМ» | ОС К10-47Ма | Навесной |
50, 100, 250, 500 | МП0, М47, М1500, Н20, Н30, Н90 |
2,2 пФ – 6,8 мкФ |
ОСМ К10-47Мб | 16, 25, 50, 100, 250, 500, 1000, 1500 | 2,2 пФ – 15 мкФ |
ОС К10-47Мв | Поверхностный | 0,47 пФ – 6,8 мкФ |
Если требуется допускаемое отклонение ёмкости ±1% или ±2% | К10-43а | Навесной |
50 | МП0 | 10 пФ – 0,0442 мкФ |
К10-43б |
К10-43в | Поверхностный |
Наиболее современные и перспективные изделия ОАО «ВЗРД «Монолит» – конденсаторы К10-84, МОВ, МЧВ. Они способны заменить почти все многослойные керамические конденсаторы, выпускаемые в России и Беларуси (кроме некоторых специальных конденсаторов, на долю которых приходится менее 1% выпуска).
Основные достоинства и преимущества конденсаторов К10-84:
- В рамках одних ТУ объединены все возможные конструктивные исполнения и размеры, все востребованные номинальные напряжения (не более 1500 В) и группы по ТСЕ (см. таблицу 6).
- Расширены диапазоны номинальных ёмкостей. Максимальная ёмкость для группы МП0 увеличена до 0,22 мкФ, для группы Н20 – до 5,6 мкФ, для группы Н90 – до 47 мкФ.
- Некоторые типономиналы могут изготавливаться в специальном исполнении с повышенной допускаемой реактивной мощностью (см.
пункт 1.10.в).
- Характеристики соответствуют комплексу государственных военных стандартов «Климат-7».
- Гарантийный срок и срок сохраняемости увеличены до 30 лет.
- Увеличена гарантийная наработка в номинальных и облегчённых режимах. В частности, в облегчённых режимах и условиях эксплуатации при номинальных напряжениях до 500 В наработка составляет 150 000 часов.
- Увеличен срок гарантийной способности к пайке. Для К10-84а, К10-84б, а также К10-84в с лужеными контактными поверхностями с никель-барьером этот срок составляет 2 года.
МОВ и МЧВ – это высоковольтные многослойные керамические конденсаторы общего назначения. В РФ выпускаются только 2 типа конденсаторов данной категории – К15-20б и К15-20в. Основное преимущество конденсаторов МОВ и МЧВ: гарантийная наработка в номинальном режиме в 2,5 раза больше, чем у К15-20, а в облегчённом режиме – в 6 раз. Кроме того, у конденсаторов МОВ есть номинальные напряжения 5 кВ и 6,3 кВ, а у К15-20б максимальное номинальное напряжение только 4 кВ.
1.5. Водородоустойчивость конденсаторов
Все конденсаторы, выпускаемые в ОАО «ВЗРД «Монолит», являются водородоустойчивыми (даже если в условном обозначении конденсатора, которое применяется при заказе и в конструкторской документации, нет признака водородоустойчивого исполнения).
В условных обозначениях конденсаторов КМ, К10-17, К10-42, К10-47М, К10-50, К10-57 категорий качества «ВП», «ОС», «ОСМ» ранее был признак водородоустойчивого исполнения – буква «С». Но в ТУ на эти конденсаторы были внесены изменения, и теперь в этих ТУ сказано, что конденсаторы изготавливаются в водородоустойчивом исполнении, а соответствующий признак исключён из обозначений конденсаторов. (При этом в ранее разработанной конструкторской документации другой продукции допускаются условные обозначения конденсаторов с буквой «С».)
В ОЖ0.460.165 ТУ для конденсаторов К10-43а и К10-43в до сих пор предусмотрено неводородоустойчивое исполнение. В этих ТУ сохранились признаки водородоустойчивого исполнения: буква «С» в условных обозначениях конденсаторов К10-43а и К10-43в и знак «__» (черта) в маркировке на корпусах конденсаторов К10-43а (см. пункты 3.5 и 8.1.1 в ОЖ0.460.165 ТУ). В счетах-фактурах, которые прилагаются к изделиям при отгрузке из ОАО «ВЗРД «Монолит», признаком водородоустойчивого исполнения конденсаторов К10-43а и К10-43в является цифра «4» в столбце «Вид». Но ОАО «ВЗРД «Монолит» изготавливает конденсаторы К10-43 с буквой «С» и без этой буквы по единой технологии из одних и тех же материалов, поэтому данные конденсаторы полностью идентичны по всем характеристикам и взаимозаменяемы.
1.6. Преимущества чип-конденсаторов с никель-барьером
Чип-конденсаторы для поверхностного монтажа, выпускаемые в ОАО «ВЗРД «Монолит», могут иметь контактные поверхности трех типов (см. таблицу 5). Но наиболее востребованы чипы с никель-барьером. Среди чип-конденсаторов, отгруженных ОАО «ВЗРД «Монолит» в 2022 году, доля конденсаторов с никель-барьером составила 90%.
Преимущества чип-конденсаторов с никель-барьером перед конденсаторами с другими типами контактных поверхностей:
- Хорошая стойкость покрытия к растворению (выщелачиванию) в припое (в том числе ПОС-61), обеспечивающая высокое качество и надёжность пайки (поскольку в процессе пайки никель-барьер защищает серебряный подслой от деградации).
- Возможность использования оловянно-свинцового припоя ПОС-61 вместо серебросодержащего припоя, что снижает стоимость монтажа у потребителей; хорошее смачивание припоем ПОС-61.
- Улучшенная паяемость и более длительный срок сохранения паяемости.
Например, у конденсаторов К10-84в и МЧВ срок сохранения паяемости, указанный в ТУ, составляет:
- если есть никель-барьер – 2 года,
- если нет никель-барьера – 1 год.
- Возможность групповой пайки при высоких температурах, в том числе в конвейерных печах.
- Предельные отклонения габаритных размеров чип-конденсатора с никель-барьером меньше, чем у конденсатора, изготовленного с использованием горячего лужения. Это повышает возможность использования автомонтажа. (Максимальные габаритные размеры конденсатора с никель-барьером соответствуют размерам нелуженого конденсатора.)
- Конденсаторы К10-17в, К10-42, К10-50в и К10-57 варианта «в» могут поставляться в упаковке для автомонтажа (в блистер-ленте) только при наличии никель-барьера (в соответствии с ТУ).
- Конденсаторы с никель-барьером дешевле, чем нелуженые либо луженые методом горячего лужения. (Причина в том, что в контактных поверхностях с никель-барьером отсутствует дорогостоящий драгоценный металл палладий, а технологический процесс формирования таких поверхностей автоматизирован).
- Конденсаторы с никель-барьером более технологичны в производстве, поэтому заказы на их изготовление выполняются, как правило, быстрее.
Чип-конденсаторы с никель-барьером в наибольшей степени соответствуют современным технологиям монтажа электронных компонентов на печатные платы. Поэтому именно такие конденсаторы составляют подавляющее большинство из всех керамических конденсаторов, выпускаемых в мире.
Чип-конденсаторы без никель-барьера следует использовать только в особых случаях, когда есть техническое обоснование невозможности применения конденсаторов с никель-барьером. Например, если в разрабатываемой аппаратуре не должно быть магнитных материалов (никель является ферромагнитным металлом). Такое требование предъявляется, в частности, к компонентам для магнитно-резонансных томографов.
1.7. Признаки и коды контактных поверхностей чип-конденсаторов
Таблица 7
Тип конденсатора | Контактные поверхности чип-конденсатора |
Нелуженые | Луженые методом горячего лужения | Луженые с никель-барьером |
Признаки и коды контактных поверхностей, входящие в условные обозначения, которые применяются при заказе чип-конденсаторов и в конструкторской документации другой продукции: |
К10-17в (см. примечание 1) | Слово «нелуженые» | Слово «луженые» | — |
К10-17-4в | — | Не предусмотрено ТУ |
Не предусмотрено ТУ |
К10-42 (см. примечание 1) | Слово «нелуженые» | Слово «луженые» | — |
К10-43в | Слово «нелуженые» | — | Не предусмотрено ТУ |
К10-47Мв без кода размера | Слово «нелуженые» | — | N |
К10-47Мв с кодами размера 1608М, 2012М, 3216М, 3225М, 4532М, 5750М; номинальное напряжение ≤ 500 В |
Не предусмотрено ТУ | Не предусмотрено ТУ | N |
К10-47Мв с кодами размера 2012М, 3216М, 3225М, 4025М, 4532М, 5750М; номинальное напряжение 1000 В или 1500 В |
Слово «нелуженые» | — | N |
К10-47Мв с кодами размера 10050М, 140100М | Слово «нелуженые» | Не предусмотрено ТУ |
Не предусмотрено ТУ |
К10-50в (см. примечание 1) | Слово «нелуженые» | Слово «луженые» | — |
К10-57 варианта «в» (см. примечание 1) | Слово «нелуженые» | Слово «луженые» | — |
К10-84в по рисунку 3 в ТУ и в разделе 1.3 каталога; коды размера 1608М, 2012М, 3216М, 3225М, 4025М, 4532М, 5750М, 8060М, 10080М, 120100М |
P | Не предусмотрено ТУ | N |
К10-84в по рисунку 4 в ТУ и в разделе 1.3 каталога; коды размера 3216М, 3225М, 4025М, 4532М, 5750М, 8060М, 10080М, 120100М |
P | O | Не предусмотрено ТУ |
К10-84в с кодами размера 10050М, 140100М | — | Не предусмотрено ТУ |
Не предусмотрено ТУ |
МЧ | P | O | N |
МЧВ с кодами размера 2012М, 3216М, 4025М, 4532М, 5750М | P | O | N |
МЧВ с кодами размера 10050М, 140100М | — | Не предусмотрено ТУ |
Не предусмотрено ТУ |
МВМ | P | Не предусмотрено ТУ | N |
МЧП | Не предусмотрено ТУ | Не предусмотрено ТУ | — |
Коды контактных поверхностей, которые указываются в счете-фактуре в столбце «Категория» при отгрузке чип-конденсаторов из ОАО «ВЗРД «Монолит»: |
Все типы чип-конденсаторов | P | O | N |
Примечания:
- В данной таблице учтены изменения условных обозначений конденсаторов К10-17в, К10-42, К10-50в и К10-57 варианта «в». Эти изменения внедрены в ОАО «ВЗРД «Монолит» в 2022 году (см. пункт 1.10.д).
- Прочерк (символ «—») означает, что этот тип контактных поверхностей подразумевается по умолчанию и не имеет специального признака или кода в условном обозначении конденсатора.
- Слова «Не предусмотрено ТУ» означают, что в ТУ для этого конденсатора не предусмотрены такие контактные поверхности.
|
1.8. Сроки перепроверки
Конденсаторы, выпускаемые в ОАО «ВЗРД «Монолит», при их хранении на складе должны быть перепроверены перед отгрузкой потребителю, если после их приёмки истекло время, указанное в технических условиях (ТУ) или стандартах. Срок перепроверки зависит от типа изделия и категории качества (см. документ, размер файла – 80 Кбайт).
1.9. Рекомендации по монтажу и защите конденсаторов
Указания и рекомендации по монтажу конденсаторов изложены в следующих документах:
- ОСТ 11 0518-87 «Конденсаторы. Руководство по применению» (подразделы 5.1, 5.2, 5.3 в разделе «Указания по монтажу и эксплуатации конденсаторов»);
- ОСТ В 11 0030-84 «Конденсаторы постоянной емкости керамические и стеклокерамические. Общие технические условия» (пункты 8.1.2, 8.1.7, 8.1.8, 8.1.9 в разделе «Указания по эксплуатации»);
- Дополнения и уточнения к вышеуказанным стандартам, содержащиеся в ТУ (разделы «Указания по эксплуатации»).
На основе этих источников в ОАО «ВЗРД «Монолит» подготовлен сводный документ:
Рекомендации по монтажу конденсаторов (размер файла – 153 Кбайт).
Конденсаторы, выпускаемые в ОАО «ВЗРД «Монолит», устойчивы к воздействиям, возникающим при выполнении технологических операций изготовления и ремонта аппаратуры (пайка, флюсование, приклейка, покрытие лаками, заливка компаундами), при условии соблюдения указаний и рекомендаций по применению, изложенных в вышеуказанных документах.

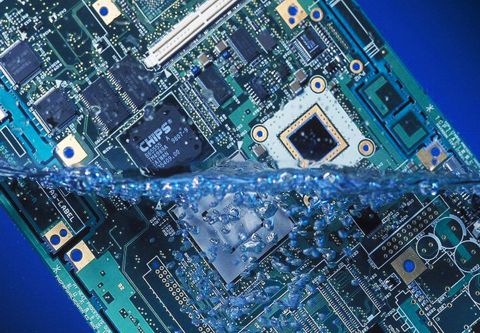

Промывка после пайки
При необходимости промывки плат после монтажа элементов следует учитывать допустимость воздействия (в ТУ на конденсаторы) промывочных составов. При этом суммарная длительность воздействия промывочных составов не должна превышать времени, указанного в ТУ. Конкретные рекомендации по способу промывки и промывочным составам указаны в ТУ на соответствующие типы конденсаторов (см. таблицу 8).
Таблица 8 – Указанные в ТУ рекомендации по промывке (для часто используемых типов конденсаторов)
Способ промывки (по ТУ) | Типы конденсаторов |
Промывка ацетоном или бензином в двух ваннах от 20 до 30 минут в каждой и сушка в течение 1 ч при температуре от 70 до 100 °C с последующим охлаждением до температуры (25±10) °C. |
КМ-4а, КМ-4б, КМ-5а, КМ-5б, К10-17в, К10-17-4в, К10-47Ма, К10-47Мб, К10-47Мв, К10-50в, К10-84а, К10-84б, К10-84в, МОВ, МЧВ |
Промывка в спирто-бензиновой смеси (в пропорции 1:1). |
К10-43а, К10-43б, К10-43в, К10-47Ма, К10-47Мб, К10-84а, К10-84б, К10-84в, МОВ, МЧВ |
Промывка в спирто-бензиновой смеси (в пропорции 1:1) при одновременном воздействии ультразвуковых колебаний частотой 18-20 кГц в течение 2 минут при температуре (25±10) °C. |
КМ-4а, КМ-4б, КМ-5а, КМ-5б, К10-17а, К10-17б, К10-50в, К10-84а, К10-84б, К10-84в |
Промывка в спирто-бензиновой смеси (в пропорции 1:1) при виброотмывке с частотой (50±5) Гц и амплитудой колебания до 1,0 мм в течение 4 минут. | К10-17в с гальваническим покрытием контактных поверхностей, К10-17-4в, К10-47Мв для автоматизированной сборки аппаратуры, К10-84а, К10-84б, К10-84в |
Приклейка, заливка и дополнительная защита конденсаторов
Стандарт ОСТ 11 0518-87 содержит пункты 4.3.15-4.3.18 и 5.3.11:
4.3.15. При выборе полимерных материалов для приклейки, заливки и дополнительной защиты конденсаторов необходимо руководствоваться РД 11 0413-85 «Изделия электронной техники. Выбор и применение полимерных материалов для защиты и дополнительного крепления ИЭТ в РЭА».
Применяемые влагозащитные лаки и композиции могут содержать в своем составе: органические растворители (ксилол, ацетон, бутилацетат, этилцеллозольв, циклогексанон), отвердители (амины, стирол, толуилендиизоционат), катализаторы (олово-органические соединения), азот, углекислый газ, если иное не указано в стандартах или технических условиях на конденсаторы.
Выбор покрытия должен определяться требованиями ТУ, ГОСТ на конкретный тип конденсатора.
4.3.16. Обязательными требованиями к компаундам, лакам, эмалям, клеям и другим материалам, используемым для дополнительной защиты конденсаторов от воздействия влаги, а также для крепления (заливки и приклеивания) их в аппаратуре с целью защиты от механических нагрузок, являются:
- электрическое удельное, объемное и поверхностное сопротивление и электрическая прочность материалов должны быть выше, чем у конденсаторов во всем интервале рабочей температуры и повышенной влажности среды, оговоренной в ТУ на конденсаторы;
- хорошая адгезия материалов к поверхности конденсаторов и особенно к их выводам;
Коэффициент линейного расширения должен быть близким к исходным материалам, используемым для изготовления конденсаторов;
- минимальная усадка материалов при отвердевании;
- вязкость материалов должна быть такой, чтобы при заливке ими заливался весь заполняемый объем без образования полостей;
- компоненты материалов и технология их применения не должны нарушать защитных покрытий конденсаторов и ухудшать их диэлектрические, механические и другие свойства во всех режимах и условиях эксплуатации, оговоренных в ТУ на конденсаторы;
При нанесении лака УР-231 или ЭП-730 на плату после монтажа элементов необходимо строго соблюдать режим его нанесения и сушки в соответствии с ОСТ 4 ГО 054.205. Не допускаются натеки лака у корпуса конденсатора, т.к. это приводит к неполной полимеризации слоев лака и возможному разрушению корпуса конденсатора компонентами растворителя, входящего в состав лака;
- наивысшая температура полимеризации или сушки материалов, предусмотренная технологией заливки, покрытия или приклейки конденсаторов, не должна превышать максимальную положительную температуру конденсаторов, оговоренную в ТУ на конденсаторы, при кратковременном ее воздействии; при этом должно обеспечиваться полное удаление растворителей из материалов и полная их полимеризация;
- материалы не должны ухудшать теплоотвода от конденсаторов при их эксплуатации в заливке в режимах и условиях, оговоренных в ТУ на конденсаторы;
материалы должны обладать достаточной механической прочностью при механических воздействиях, оговоренных в ТУ на конденсаторы, и резких колебаниях температуры и атмосферного давления;
- материалы должны обладать большей долговечностью, чем конденсаторы при эксплуатации их в условиях повышенной влажности, температуры и механических нагрузок.
4.3.17. Незащищённые керамические конденсаторы допускается применять в аппаратуре всеклиматического исполнения при покрытии их после монтажа 3-4 слоями лака УР-231 или ЭП-730. При этом необходимо соблюдение следующих условий:
- перед покрытием конденсаторов лаком провести тщательную очистку конденсаторов и печатных плат спирто-бензиновой смесью до полного удаления остаточных продуктов пайки, припоя, флюса с последующей сушкой при температуре +70 ÷ +85 °C;
- обеспечить полную полимеризацию каждого слоя лака с сушкой в термостате при температуре не менее 70-80 °C;
- после нанесения покрытия и его полимеризации исключить возможность загрязнения и механического повреждения защитного покрытия при хранении и транспортировке печатных плат.
Эффективность примененной влагозащиты лаком УР-231 или ЭП-730 должна быть подтверждена проведением соответствующих испытаний аппаратуры или отдельных блоков на соответствие предъявляемым к ним требованиям для контроля надёжности технологии выполнения влагозащиты.
4.3.18. В качестве материалов для дополнительного крепления конденсаторов в аппаратуру с целью защиты от механических нагрузок рекомендуется клеи У-9М, ВК-9, КМ-203, заливки ПК-68 и на основе ПДИ-ЗАК, а также лаки УР-231 или ЭП-730 – для дополнительной защиты от внешних воздействий.
При заливке конденсаторов компаундом «Виксинт-ПК-68» необходимо для улучшения адгезии применять подслой, например П-11.
5.3.11. В случае заливки смонтированных микросхем и плат с конденсаторами эпоксидным компаундом или опрессовки пластмассой конденсаторы в целях защиты от воздействия механических напряжений должны защищаться буферными эластичными покрытиями (например, компаундами КЛТ-30, КГ-102, «Эластосил» и др.).
1.10. Дополнительные сведения по конденсаторам
а) Опорные выступы конденсаторов К10-17а
ОАО «ВЗРД «Монолит» выпускает конденсаторы К10-17а в 3-х конструктивных исполнениях, которые отличаются числом опорных выступов (1 или 2), а также формой этих выступов. Количество и форма опорных выступов не регламентированы в ТУ и не указаны в каталоге. Подробная информация по этому вопросу и чертежи конденсаторов К10-17а содержатся в официальном письме ОАО «ВЗРД «Монолит» № 1925 от 8.06.2018 г. (размер файла – 219 Кбайт).
б) Обозначения конденсаторов К10-43а и К10-43в
Конденсаторы К10-43 категорий качества «ВП», «ОС», «ОСМ» выпускаются по техническим условиям ОЖ0.460.165 ТУ двумя производителям (см. таблицу 9).
Таблица 9 – Предприятия-производители конденсаторов К10-43 категорий качества «ВП», «ОС», «ОСМ»
Тип | № таблицы в ОЖ0.460.165 ТУ | Производитель | Примечания |
К10-43а | 1 | АО «Завод «Реконд», г. Санкт-Петербург |
Размеры конденсаторов К10-43а, указанные в ТУ в таблицах 1 и 2, существенно отличаются. Размеры этих конденсаторов в каталоге ОАО «ВЗРД «Монолит» соответствуют таблице 2. |
2 | ОАО «ВЗРД «Монолит», г. Витебск |
К10-43б | 3 | ОАО «ВЗРД «Монолит», г. Витебск | — |
К10-43в | 4 | АО «Завод «Реконд», г. Санкт-Петербург |
Размеры конденсаторов К10-43в, указанные в ТУ в таблицах 4 и 5, существенно отличаются. Размеры этих конденсаторов в каталоге ОАО «ВЗРД «Монолит» соответствуют таблице 5. |
5 | ОАО «ВЗРД «Монолит», г. Витебск |
В условных обозначениях этих конденсаторов при заказе и в конструкторской документации номера таблиц 1, 3 и 4 не указываются, а номера таблиц 2 и 5 указываются в обязательном порядке (см. пункт 3.5 в ОЖ0.460.165 ТУ). Например:
К10-43а-МП0-154 пФ±5%-2 ОЖ0.460.165 ТУ
К10-43в-МП0-10 пФ±2%-5 ОЖ0.460.165 ТУ
(в этих примерах номера таблиц 2 и 5 выделены жирным шрифтом).
Вышеуказанное правило впервые появилось в новой редакции технических условий ОЖ0.460.165 ТУ, которая была утверждена в 2012 году. В старой редакции ОЖ0.460.165 ТУ была другая нумерация таблиц, при этом условные обозначения конденсаторов К10-43а и К10-43в, выпускаемых в ОАО «ВЗРД «Монолит», не включали в себя номера таблиц.
Условные обозначения К10-43а и К10-43в во всех документах должны быть приведены в соответствие с новой редакцией ОЖ0.460.165 ТУ. Если требуется конденсатор К10-43а или К10-43в с такими размерами, как у ОАО «ВЗРД «Монолит», то в условное обозначение конденсатора необходимо вставить номер таблицы (соответственно 2 или 5).
Это требование не распространяется на конденсаторы К10-43 с приемкой ОТК, выпускаемые в ОАО «ВЗРД «Монолит» по техническим условиям АДПК.673511.005 ТУ. В условном обозначении этих конденсаторов номер таблицы не указывается.
Рекомендация для потребителей из России: При оформлении заказов, направляемых нашему дилеру (АО «СпецЭК», г. Москва), просим после полного условного обозначения конденсатора К10-43а и К10-43в дополнительно указывать производителя этого изделия («Монолит» или «Реконд»).
в) Дополнение по конденсаторам К10-84
Конденсаторы К10-84б, указанные в таблице 10, изготавливаются в специальном исполнении с повышенной допускаемой реактивной мощностью. Конденсаторы К10-84в, указанные в таблице 10, изготавливаются как в обычном исполнении, так и в специальном исполнении с повышенной допускаемой реактивной мощностью. Другие конденсаторы К10-84, не указанные в таблице 10, изготавливаются в обычном исполнении.
В условном обозначении конденсатора при заказе и в конструкторской документации признаком специального исполнения является реактивная мощность, которая указывается в конце этого обозначения. Пример:
Конденсатор К10-84в 2012М–100 В–МП0–47 пФ±5 %–N–ФЦТА.673516.016 ТУ 25 вар
Таблица 10
Тип | Группа по ТСЕ | Номинальное напряжение, В |
Размеры Lmax×Bmax×Hmax | Код размера |
Диапазон номинальных ёмкостей, пФ | Допускаемая реактивная мощность, вар |
для обычного исполнения | для специального исполнения |
К10-84б | МП0 | 100 | 5,6×7,5×4,0 мм |
— | 270 – 1100 | — | 70 |
250 | 51 – 360 |
500 | 1,5 – 100 |
К10-84в | М47 | 50 | — | 1608М | 1 – 33 | 1 | 5 |
МП0 | 100 | 2012М | 1 – 47 | 15 | 25 |
51 – 200 | 35 |
3225М | 270 – 1100 | 20 | 45 |
250 | 51 – 360 |
500 | 1 – 100 |
В технических условиях на конденсаторы К10-84 в таблицах 2-4 и 11-14 в столбце «Cном» есть ячейки, где содержатся две или три ёмкости, а после них стоит знак «*». Например, в ТУ в таблице 2 для номинального напряжения 50 В есть такая ячейка:
В таких случаях знак «*» относится ко всем ёмкостям, находящимся в ячейке, а не только к последней ёмкости.
Дополнительные файлы по конденсаторам К10-84:
|
- Таблица допускаемых реактивных мощностей для всех конденсаторов К10-84в (размер файла – 78 Кбайт).
- Файл, содержащий следующие разделы технических условий ФЦТА.673516.016 ТУ:
- Требования стойкости к внешним воздействующим факторам,
- Требования надёжности,
- Указания по эксплуатации,
- Гарантии изготовителя.
Этот файл можно получить по электронной почте, обратившись в отдел маркетинга и сбыта ОАО «ВЗРД «Монолит» к ведущим специалистам по изделиям электронной техники (см. раздел «Контакты»).
|
г) Изменение ТУ на конденсаторы МОВ
В феврале 2021 года в технических условиях ФЦТА.673516.015 ТУ изменен график зависимости допускаемого напряжения конденсаторов МОВ от атмосферного давления (рисунок 3 на листе 23).
д) Изменение условных обозначений конденсаторов К10-17в, К10-42, К10-50в и К10-57 варианта «в»
В 2021 году держатель подлинников ТУ на конденсаторы на конденсаторы К10-17, К10-42, К10-50 и К10-57 (ООО «Кулон», г. Санкт-Петербург) внёс изменения в эти ТУ в части условных обозначений безвыводных конденсаторов К10-17в, К10-42, К10-50в и К10-57 варианта «в». Данные изменения внедрены в ОАО «ВЗРД «Монолит» в следующие сроки:
- Для К10-17в и К10-50в – с 1.01.2022 г.
- Для К10-42 и К10-57 варианта «в» – с 1.06.2022 г.
|
Подробные сведения об изменении обозначений конденсаторов содержатся в следующих документах:
|
Эти изменения учтены в каталогах продукции ОАО «ВЗРД «Монолит», изданных в 2023 и 2024 годах, а также в каталоге, который размещён на данном сайте (см. пункт 1.1).
1.11. Сравнение многослойных керамических конденсаторов производства ОАО «ВЗРД «Монолит» и предприятий РФ
В этом документе содержится следующая сравнительная информация об отечественных многослойных керамических конденсаторах:
- Документы на поставку конденсаторов категории качества «ВП».
- Документы на поставку конденсаторов с приемкой ОТК.
- Сравнение основных технических характеристик:
- группы по ТСЕ,
- номинальные напряжения,
- ряды номинальных ёмкостей,
- допускаемые отклонения ёмкости от номинальной,
- тангенс угла потерь,
- сопротивление изоляции или постоянная времени,
- характеристики внешних воздействующих факторов (механических и климатических),
- наработка на отказ,
- срок сохрахраняемости,
- гарантийная паяемость,
- время перепроверки при хранении на складе перед отгрузкой потребителю,
- возможность промывки.
- Сведения о размерах, номинальных ёмкостях и допускаемых реактивных мощностях для различных вариантов, групп по ТСЕ и номинальных напряжений.
1.12. Замена устаревших конденсаторов и конденсаторов других производителей
а) Замена отечественных конденсаторов
Конденсаторы ОАО «ВЗРД «Монолит» могут применяться в качестве замены устаревших керамических конденсаторов, которые сняты с производства, а также керамических конденсаторов, которые в настоящее время выпускаются в России (см. таблицу 11).
Таблица 11 – Замена отечественных конденсаторов
Категории качества | Типы | Рекомендуемая замена из числа изделий ОАО «ВЗРД «Монолит» |
Конденсаторы, снятые с производства: |
|
Все категории | КМ-3б |
К10-47Мб-250В-...-Н20, К10-47Мб-250В-...-Н30, К10-84б-250В-Н20 |
КМ-4а-П33, КМ-4а-МП0, КМ-4а-М75 | КМ-4а-М47 |
КМ-4а-М750 | КМ-4а-М47, КМ-4а-М1500 |
КМ-4б-П33, КМ-4б-МП0 | К10-47Мб-250В-...-МП0, К10-84б-250В-МП0 |
КМ-4б-М75 | КМ-4б-М47 |
КМ-4б-М750 | КМ-4б-М47, КМ-4б-М1500 |
КМ-5а-П33 ёмкостью более 510 пФ | КМ-5а-М47 |
КМ-5а-МП0, КМ-5а-М75 | КМ-5а-М47 |
КМ-5а-М750 | КМ-5а-М47, КМ-5а-М1500 |
КМ-5б-П33 ёмкостью более 91 пФ, КМ-5б-МП0 | К10-47Мб-250В-...-МП0, К10-84б-250В-МП0 |
КМ-5б-М75 | КМ-5б-М47 |
КМ-5б-М750 | КМ-5б-М47, КМ-5б-М1500 |
КМ-6А, КМ-6Б | К10-17б, К10-47Мб, К10-84б |
К10-17-1а, К10-17-2а | К10-17а |
К10-17а-П33 | К10-17а-50В-МП0 |
К10-17а-М750 | К10-17а-М47, К10-17а-М1500 |
К10-17-1б, К10-17-2б, К10-17-4б | К10-17б, К10-47Мб, К10-84б |
К10-17-3б | КМ-5б, К10-47Мб, К10-84б |
К10-17-1в, К10-17-2в | К10-17в |
К10-17в-П33 | К10-17в-50В-МП0 |
К10-17в-М750 | К10-17в-М47, К10-17в-М1500 |
К10-17-3г | КМ-5б, К10-47Мб, К10-84б |
К10-17-3д | КМ-5а |
К10-23 | К10-17а |
К15-5 | МОВ |
Конденсаторы производства РФ, не выпускаемые в ОАО «ВЗРД «Монолит»: | |
ОТК |
К10-43а по техническим условиям АДПК.673511.012 ТУ (см. примечание 6) |
К10-43а по техническим условиям АДПК.673511.005 ТУ |
К10-43в по техническим условиям АДПК.673511.012 ТУ (см. примечание 7) |
К10-43в по техническим условиям АДПК.673511.005 ТУ |
К10-47а, К10-60а | К10-84а (предпочтительно), К10-47Ма |
К10-47б, К10-67б, К10-69б, К10-73б | К10-84б (предпочтительно), К10-47Мб |
К10-47в, К10-60в, К10-67в, К10-69в, К10-73в, К10-79, К10-82, К10-83 |
К10-84в (предпочтительно), К10-47Мв |
К15-20б | МОВ |
К15-20в | МЧВ |
ВП |
К10-43а по таблице 1 технических условий ОЖ0.460.165 ТУ (см. примечание 6) |
К10-43а по таблице 2 технических условий ОЖ0.460.165 ТУ |
К10-43в по таблице 4 технических условий ОЖ0.460.165 ТУ (см. примечание 7) |
К10-43в по таблице 5 технических условий ОЖ0.460.165 ТУ |
К10-47а (см. примечание 8) | К10-84а (предпочтительно), К10-47Ма |
К10-47б (см. примечание 8) | К10-84б (предпочтительно), К10-47Мб |
К10-47в (см. примечание 8) | К10-84в (предпочтительно), К10-47Мв |
К10-60а | К10-84а (предпочтительно), К10-47Ма |
К10-50б, К10-67б, К10-69б, К10-73б | К10-84б (предпочтительно), К10-47Мб |
К10-60в, К10-67в, К10-69в, К10-73в, К10-79, К10-82, К10-83, К10-90 | К10-84в (предпочтительно), К10-47Мв |
К15-20б | МОВ |
К15-20в | МЧВ |
ОС |
ОС К10-47а (см. примечание 8) | ОС К10-47Ма |
ОС К10-47в (см. примечание 8) | ОС К10-47Мв |
ОСМ | ОСМ К10-60а | ОС К10-47Ма |
ОСМ К10-60в | ОС К10-47Мв |
Конденсаторы, которые ОАО «ВЗРД «Монолит» поставляет только в Беларусь: | |
ВП | К10-42 | К10-84в, группа М47 |
Специальное конструктивное исполнение с повышенной допускаемой реактивной мощностью (см.
пункт 1.10.в) |
К10-57б | К10-84б, группа МП0 |
К10-57 варианта «в» | К10-84в, группа МП0 |
ОС | К10-42 | К10-84в, группа М47 |
К10-57 варианта «в» | К10-84в, группа МП0 |
Примечания:
- При подборе замен конденсаторов можно использовать документ «Сравнение конденсаторов» (см. пункт 1.11).
- Перечень конденсаторов, снятых с производства, не исчерпывающий, он дополняется по запросам потребителей.
- В большинстве случаев удается подобрать полный аналог, но в отдельных случаях конденсатор ОАО «ВЗРД «Монолит» отличается от оригинала по размерам, ТСЕ или допускаемой реактивной мощности. Если есть отличия, решение о допустимости замены должны принять разработчики аппаратуры.
- Для устаревших конденсаторов в ряде случаев предлагается заменять группу П33 на группу МП0 или М47, МП0 на М47, М75 на М47, М750 на М47 или М1500. При этом изменится температурный коэффициент ёмкости (ТКЕ).
- Конденсаторы групп Н30 и Н50 всегда можно заменять на конденсаторы группы Н20 (поскольку у группы Н20 максимальное допустимое изменение ёмкости в интервале рабочих температур меньше, чем у групп Н30 и Н50).
- Если российский конденсатор К10-43а, номинальная ёмкость которого находится в диапазоне 21,5–1840 пФ или 3200–7500 пФ, заменить на конденсатор К10-43а производства ОАО «ВЗРД «Монолит» той же ёмкости, то межвыводное расстояние не изменится, а габаритные размеры корпуса будут такие же или меньше. При такой замене не потребуется доработка печатной платы. Для других номинальных ёмкостей межвыводное расстояние отличается.
- Если российский конденсатор К10-43в, номинальная ёмкость которого находится в диапазоне 1870–3160 пФ, заменить на конденсатор К10-43в производства ОАО «ВЗРД «Монолит» той же ёмкости, то габаритные размеры корпуса не изменятся. При такой замене не потребуется доработка печатной платы. Для других номинальных ёмкостей размеры корпуса отличаются.
- Конденсаторы К10-47а, К10-47б, К10-47в, выпускаемые в РФ по техническим условиям ОЖ0.460.174 ТУ, можно заменять на конденсаторы К10-47Ма, К10-47Мб, К10-47Мв, выпускаемые ОАО «ВЗРД «Монолит» по ОЖ0.460.174-М ТУ, без дополнительных испытаний аппаратуры, в которой используются данные конденсаторы. Это указано в «Решении о применении конденсаторов К10-47М и ОСК10-47М», подписанном представителями ВП МО, 22 ЦНИИИ МО РФ, в/ч 25580. Копию этого документа можно получить, обратившись в отдел маркетинга и сбыта ОАО «ВЗРД «Монолит» к ведущим специалистам по изделиям электронной техники (см. раздел «Контакты»).
|
Техническую помощь по подбору замен оказывают ведущие специалисты по изделиям электронной техники в отделе маркетинга и сбыта (см. раздел «Контакты»).
б) Замена зарубежных конденсаторов (импортозамещение)
Конденсаторы ОАО «ВЗРД «Монолит» во многих случаях могут заменить керамические конденсаторы зарубежных фирм (Murata, AVX, Kemet, Vishay, TDK, Taiyo Yuden, Samsung, Yageo и др.). Зарубежные выводные конденсаторы рекомендуется заменять на К10-84б и МОВ, зарубежные чип-конденсаторы – на К10-84в и МЧВ. Но иногда в качестве замены применяются и другие конденсаторы, выпускаемые ОАО «ВЗРД «Монолит», в том числе К10-17в, К10-47Мв, К10-50в, МЧ.
Как правило, при замене зарубежного керамического конденсатора требуется обеспечить соответствие по следующим параметрам:
- Номинальная ёмкость.
- Допуск по ёмкости.
- Температурная характеристика, которая учитывает диапазон рабочих температур и зависимость ёмкости от температуры (см. таблицу 12).
- Номинальное напряжение (должно быть не меньше, чем у зарубежного конденсатора).
- Габаритные размеры. (Во многих случаях подобрать отечественный конденсатор аналогичного размера невозможно, поэтому предлагаются более крупные размеры.)
Таблица 12 – Подбор группы по ТСЕ (температурной стабильности ёмкости)
при импортозамещении керамических конденсаторов
Зарубежные обозначения температурных характеристик | Рекомендуемая замена на отечественную группу по ТСЕ |
NP0, C0G, CG, CH, BP | МП0 |
X5R, X7R, X6R, X6S, X6T, X7S, X7T, X7U, Z5U, BX, BR, BZ, BN, 2C1, 2D1, 2X1 | Н20 |
Y5V, 2F3 | Н90 |
Примечание: жирным шрифтом выделены те зарубежные обозначения, которые встречаются чаще всего. |
Техническую помощь по импортозамещению конденсаторов оказывают ведущие специалисты по изделиям электронной техники в отделе маркетинга и сбыта (см. раздел «Контакты»).
в) Справочники по импортозамещению
В ОАО «ВЗРД «Монолит» подготовлены справочники по импортозамещению керамических конденсаторов:
|
- Для номинальных напряжений не более 500 В:
- Для номинальных напряжений свыше 500 В:
|
В этих справочниках содержится следующая информация:
- Методика подбора замен;
- Классификация конденсаторов по температурной стабильности ёмкости (ТСЕ), расшифровка отечественных и зарубежных обозначений групп по ТСЕ;
- Соответствие зарубежных и отечественных групп по ТСЕ;
- Размеры чип-конденсаторов для поверхностного монтажа, отечественные и зарубежные условные обозначения этих размеров, соответствие обозначений размеров в различных системах;
- Расшифровка условных обозначений (кодов) керамических чип-конденсаторов различных зарубежных фирм (AVX, Kemet, Murata, Samsung, TDK, Vishay, Yageo и других), а также конденсаторов К10-84в и МЧВ.
Обращаем внимание на то, что в последние годы некоторые зарубежные фирмы-производители изменили условные обозначения (коды) выпускаемых керамических конденсаторов. Справочники 2023 года учитывают эти изменения. Расшифровку старых обозначений, которые не соответствуют справочникам 2023 года, нужно искать в справочниках 2022 года издания.
2. Терморезисторы с положительным температурным коэффициентом сопротивления
Таблица 13 – Терморезисторы, выпускаемые ОАО «ВЗРД «Монолит»
Тип | Номинальное сопротивление при 25 °C, Ом |
Температура переключения, °C | Напряжение, В | Применение |
Рабочее | Максимально допустимое |
РТС-Л | 120 – 820 | 65; 120 | 110 | 400 |
Регулирование процесса зажигания люминесцентных ламп |
РТС-З | 22 – 150 | 65; 80; 120 | 220 | 265 |
Защита аппаратуры от повышенных токов |
РТС-НА | 1,5; 2,2 | 80; 100 | 12 | 30 |
Нагреватель (в том числе в автомобильной аппаратуре) |
РТС-Д, РТС-Д9, РТС-Д9А | 1,5 – 10 | 120; 135 | 24 |
30 |
Нагреватель (в том числе для подогрева дизельного топлива в автомобильной и тракторной аппаратуре) |
РТС-ТД | 62 | 65 | 30 | 45 | Датчик температуры |
|
|
Эти компоненты также называются «позисторы», в английском языке – «PTC thermistors».
Выпускаемые в ОАО «ВЗРД «Монолит» терморезисторы указаны в документе «Перечень резисторов, рекомендуемых для применения при разработке и модернизации аппаратуры народнохозяйственного назначения» (код документа «ОП 11 0190-2021», раздел 4).
На складе готовой продукции ОАО «ВЗРД «Монолит» имеются пусковые терморезисторы РТС-П, производство которых прекращено (см. подробности в разделе «Неликвиды»). Эти терморезисторы не указаны в таблице 13 и в каталоге.
Последнее изменение технических условий на терморезисторы нагревательные (ТУ ВY 300050407.004-2006) в 2024 году
- Из ТУ исключены терморезисторы, которые фактически не выпускаются уже много лет:
- РТС-Н;
- РТС-НТ;
- Дисковые РТС-Д с диаметром 15,0±0,2 мм (коды размера 1 и 2).
- Для дисковых РТС-Д температура переключения (120±10) °C заменена на (120±15) °C.
- Для РТС-Д9 и РТС-Д9А, а также для прямоугольных РТС-Д температура переключения (135±10) °C заменена на (135±15) °C;
- Для РТС-Д9А длина L ранее составляла (28,0±0,5) мм, теперь она уменьшена до (26,0±0,5) мм;
- В ТУ указан материал контактных поверхностей терморезисторов: алюминий/серебро;
- Скорректированы некоторые другие пункты ТУ.
Эти изменения учтены в каталоге продукции ОАО «ВЗРД «Монолит», который издан в 2024 году и размещён на данном сайте.
3. Керамические трубки
Миниатюрные керамические трубки, выпускаемые по техническим условиям ТУ BY 300050407.086-2017, предназначены для фильтров электромагнитных помех.
Серийно выпускаются неметаллизированные керамические трубки со следующими основными характеристиками:
- Наружный диаметр – 1,87 или 2,6 мм;
- Внутренний диаметр – 1,22 или 1,8 мм;
- Длина – 2,6 или 7,5 мм;
- Керамические материалы: Т-150, Т-10000, ВС-1, ВС-4.
Кроме того, осваивается технология изготовления металлизированных керамических трубок.
Более полные сведения о керамических трубках можно получить, обратившись в отдел маркетинга и сбыта ОАО «ВЗРД «Монолит» к ведущим специалистам по изделиям электронной техники (см. раздел «Контакты»).
Последнее изменение технических условий на трубки керамические (ТУ BY 300050407.086-2017) в сентябре 2024 года
Изменения относятся к трубкам неметаллизированным (исполнение 1) и касаются предельных отклонений габаритных размеров:
- Если наружный диаметр D составляет 2,6-0,05 мм, то длина L изменена с (7,5±0,2) мм на (7,5±0,3) мм.
- Наружный диаметр D 1,87-0,05 мм заменён диаметром 1,87-0,07 мм.
4. Воздухонагревательные регистры
Регистры предназначены для нагрева потока воздуха.
Внутри регистра находятся нагревательные элементы – позисторы (терморезисторы с положительным температурным коэффициентом сопротивления). Тепло, выделяемое позисторами, передается металлическому решётчатому радиатору. Через радиатор проходит поток воздуха, создаваемый вентилятором (в состав регистра он не входит). Вывода (контакты) для подключения электропитания расположены на торцах регистров.
Потребляемую мощность регистра и мощность нагрева воздуха можно регулировать двумя способами:
- ступенчатое регулирование – за счет включения и выключения отдельных тепловых каналов (секций) регистра;
- плавное регулирование – за счет изменения производительности (скорости) воздушного потока (чем интенсивнее поток, тем больше мощность нагрева воздуха).
Основные достоинства и преимущества регистров:
- Саморегулирование потребляемой мощности. Данное свойство достигается за счет специфической нелинейной зависимости сопротивления позисторов от их температуры; при этом дополнительные регулирующие и защитные устройства автоматики не требуются. Саморегулирование обеспечивает, в частности, следующие свойства регистров:
- При повышении температуры окружающей среды потребляемая мощность снижается, при снижении температуры мощность растёт.
- Пожарная безопасность: в аварийном режиме при остановке вентилятора максимальная температура поверхности регистра не превышает 250°С (при номинальном напряжении 220 В переменного тока) или 170 °C (при номинальном напряжении 24 В постоянного тока).
- Стабильность мощности: изменение напряжения питания на ±25% приводит к изменению мощности не более чем на 10%.
- Низкая интенсивность инфракрасного излучения, что позволяет располагать рядом с регистрами детали из нетермостойких пластмасс и двигатели вентиляторов, не опасаясь их перегрева.
- Экологическая чистота: при работе не сжигается кислород воздуха, не образуются угарный газ и другие вредные вещества, нет специфического запаха горения частиц пыли (характерного для высокотемпературных ТЭНов).
- Простота монтажа.
- Удобство обслуживания.
- Длительный срок службы, который не зависит от количества включений/выключений и во много раз превышает срок службы ТЭНов.
Возможные области применения регистров:
- Бытовые и промышленные тепловентиляторы, тепловые пушки;
- Воздушные тепловые завесы;
- Кондиционеры;
- Электрокалориферы и канальные нагреватели в системах воздушного отопления и приточно-вытяжной вентиляции, в климатических системах;
- Электрические обогреватели и отопители в транспорте;
- Сушилки для рук;
- Посудомоечные машины;
- Системы сушки воздуха;
- Технологические установки для сушки различных изделий;
- Встроенные обогреватели внутреннего объема корпусов или шкафов с электронным оборудованием, системами автоматики, сигнализации и т. п., которые должны работать в неотапливаемых помещениях или контейнерах в условиях низких температур окружающей среды;
- Прочее промышленное, транспортное, медицинское оборудование, в котором требуется нагрев воздуха.
Технические условия, по которым производятся регистры:
- ТУ ВY 300050407.021-2005 – регистры с номинальным напряжением 220 В переменного тока частотой 50 Гц
- ТУ BY 300050407.105-2024 – регистры с номинальным напряжением 24 В постоянного тока (документ действует с 8.07.2024 г.) НОВЫЕ ИЗДЕЛИЯ
Последние изменения технических условий ТУ ВY 300050407.021-2005:
- Изменение № 10 (октябрь 2020 года):
- Добавлены 9 типов регистров: РН03А1-I, РН03А1-II, РН05А1-I, РН05А1-II, РН35А4-III, РН35А4-IV, РН35А6-III, РН35А6-IV, РН35А6-IVА. (Ранее они изготавливались не по ТУ, а по согласованным техническим требованиям.)
- В условном обозначении регистров появился новый элемент – код модификации.
- В разделе «Указания по эксплуатации» скорректированы пункты 5.4, 5.5, 5.6.
- Изменение № 11 (май 2023 года):
- Добавлен регистр «РН35А2-IVB 220 В 750 Вт». (Ранее он изготавливался не по ТУ, а по согласованным техническим требованиям.)
- Изменена маркировка регистров.
- Изменена маркировка потребительской групповой тары.
- Скорректированы некоторые другие пункты ТУ.
- Изменение № 12 (август 2023 года).
- Изменение № 13 (июль 2024 года): добавлен регистр «РН25А5-IIА 220 В 1750 Вт».
Новые регистры с номинальным напряжением 24 В постоянного тока предназначены главным образом для транспорта. В ТУ предусмотрены 2 типа таких регистров:
- РН25А3-II 24 В 550 Вт ± 20 %
- РН25А3-II 24 В 650 Вт ± 20 %
До утверждения технических условий ТУ BY 300050407.105-2024 данные регистры изготавливались и поставлялись потребителям по согласованным техническим требованиям.
Как приобрести копию технических условий (ТУ) на изделия ОАО «ВЗРД «Монолит»
ОАО «ВЗРД «Монолит» является держателем подлинников (калькодержателем) ТУ, указанных в таблице 14. Чтобы приобрести копии этих ТУ, необходимо направить в ОАО «ВЗРД «Монолит» официальную заявку, содержащую данные для подготовки проекта договора возмездного оказания услуг (сведения о подписанте договора, юридический адрес и банковские реквизиты).
При необходимости ОАО «ВЗРД «Монолит» оказывает платную услугу по абонентскому обслуживанию приобретённых ТУ.
Таблица 14 – ТУ, калькодержателем которых является ОАО «ВЗРД «Монолит»
Изделия | ТУ | Последнее изменение ТУ |
№ | Год |
Конденсаторы категории качества «ВП»: |
КМ-4, КМ-5 | ОЖ0.460.043 ТУ | 78 | 2016 |
К10-47М | ОЖ0.460.174-М ТУ | 10 | 2016 |
К10-84 | ФЦТА.673516.016 ТУ | 1 | 2016 |
МОВ, МЧВ | ФЦТА.673516.015 ТУ | 2 | 2021 |
Конденсаторы категории качества «ОТК»: |
КМ-4, КМ-5 | ОЖ0.460.161 ТУ | 37 | 2019 |
К10-43 | АДПК.673511.005 ТУ | 10 | 2023 |
К10-47М | ТУ BY 300050407.091-2006 | 8 | 2021 |
К10-84 | ТУ BY 300050407.101-2015 | 3 | 2020 |
МО | ТУ РБ 07612048.002-94 | 12 | 2020 |
ТУ РБ 07612048.003-94 | 12 | 2020 |
МЧ | ТУ РБ 07612048.001-94 | 15 | 2020 |
МОВ, МЧВ | ТУ РБ 300050407.005-2001 | 9 | 2022 |
МВМ | ТУ BY 300050407.084-2007 | 5 | 2022 |
МЧП | ТУ РБ 300050407.010-2003 | 6 | 2023 |
Терморезисторы: |
РТС-Л | ТУ ВY 300050407.082-2006 | 5 | 2023 |
РТС-З | ТУ РБ 07615377.067-99 | 14 | 2024 |
РТС-Д, РТС-Д9, РТС-Д9А, РТС-НА | ТУ ВY 300050407.004-2006 | 11 | 2024 |
РТС-ТД | ТУ ВY 300050407.013-2005 | 7 | 2020 |
Прочие изделия: |
Трубки керамические | ТУ BY 300050407.086-2017 | 2 | 2024 |
Регистры нагревательные | ТУ ВY 300050407.021-2005 | 13 | 2024 |
ТУ BY 300050407.105-2024 | | |
|
|
ОАО «ВЗРД «Монолит» не высылает полные копии ТУ по электронной почте.
По всем вопросам следует обращаться в отдел технического контроля (ОТК) к ведущему инженеру по стандартизации и сертификации (см. раздел «Контакты»).
ОАО «ВЗРД «Монолит» выпускает некоторые типы конденсаторов по ТУ, для которых держателями подлинников являются другие организации:
- ТУ на конденсаторы К10-17, К10-42, К10-50, К10-57 категорий качества «ОТК» и «ВП» – ООО «Кулон» (г. Санкт-Петербург);
- ТУ на конденсаторы К10-43 категории качества «ВП» (ОЖ0.460.165 ТУ) – АО «НИИ «Гириконд» (г. Санкт-Петербург);
- Специальное дополнение к техническим условиям для конденсаторов с индексом «ОС» (ОЖ0.460.183 ТУ) – АО «НИИ «Гириконд» (г. Санкт-Петербург).
Данные ТУ отсутствуют в таблице 14. Копии этих ТУ нужно заказывать в организациях, которые являются держателями их подлинников.
Как узнать содержание драгоценных металлов в изделиях ОАО «ВЗРД «Монолит»
Конденсаторы, выпускаемые ОАО «ВЗРД «Монолит», содержат палладий (Pd) и серебро (Ag). На этикетках конденсаторов печатается фраза «Содержит Pd и Ag (согласно счёт-фактуре)».
Терморезисторы, выпускаемые ОАО «ВЗРД «Монолит», содержат серебро (Ag). На этикетках терморезисторов печатается фраза «Содержит Ag (согласно счёт-фактуре)».
Потребители из всех стран, кроме России, которые получают продукцию ОАО «ВЗРД «Монолит» напрямую от завода, вместе с изделиями получают счета-фактуры, где имеются сведения о содержании драгоценных металлов.
Потребители из России получают изделия ОАО «ВЗРД «Монолит» через АО «СпецЭК» (см. раздел «Контакты»), которое является нашим единственным официальным дилером на территории РФ. При наличии соответствующего запроса от организации-покупателя АО «СпецЭК» предоставляет покупателю сведения о содержании драгоценных металлов в отгружаемых компонентах (в виде приложения к отгрузочной накладной). Более того, АО «СпецЭК» может предоставить покупателю сведения о драгметаллах в компонентах, отгруженных ранее (если известны номер и дата накладной).
